Разборные трансформаторы тока SACI

трансформатор тока разборный
трансформатор тока разъемный

Разборные трансформаторы тока ТА..R (аналог Т-0.66, ТНШЛ, ТКЛМ, ТШ), на ток от 5 А до 5000 А, для быстрого монтажа, предназначены для облегчения установки их на шину (от 20х30 мм до 160х80 мм) и кабель ( диаметр от 20 мм до 80 мм). Эти трансформаторы тока имеют разъемную обмотку, которая позволяет защелкивать ТТ на шине и кабеле без трудоемкой разборки шинопровода. Наша компания предлагает широкий спектр данных трансформаторов тока в зависимости от сечения кабеля (шины) и номинального тока.

Трансформаторы тока разборные и литые. КАТАЛОГ. (5 Mb./pdf)

Преимущества:

  • время монтажа сокращается в 6 раз, по сравнению с обычными ТТ;
  • класс точности до 0,5;
  • ток вторичной обмотки по выбору 5 А / 1А;
  • литая обмотка;
  • герметичные выводы вторичной обмотки;
  • ударопрочность (высокое механическое сопротивление);
  • возможность быстрого согласования со старой измерительной системой;

Типоразмеры разборных трансформаторов тока 5-5000/5 Ампер

Модели TA30R TA60R TA80R TA100R TA125R TA160R
Шина 30x20 60x30 80x50 100x80 125x80 160x80
Кабель Ø 20 Ø 30 Ø 50 Ø 80 Ø 80 Ø 80
Класс 0,5 1 3 0,5 1 3 0,5 1 3 0,5 1 3 0,5 1 3 0,5 1 3
Ток на первичной
обмотке, А 		Мощность (ВА)
100 _3
150 3,75
200 2,5 4
250 3,75 5 1 2,5 3,75 1 2,5 3,75 1 2,5 3,75
300 2,5 4 6 2 3,75 5 2 3,75 5 2 3,75 5
400 3,75 5 10 2,5 3,75 7,5 2,5 3,75 7,5 2,5 3,75 7,5
500 3,75 5 15 3,75 5 15 3,75 5 15 1,2 5 7,5
600 5 7,5 20 5 7,5 20 5 7,5 20 1,2 5 7,5
750 7,5 10 20 7,5 10 20 7,5 10 20 5 10 20 5 10 20
800 7,5 10 20 7,5 10 20 7,5 10 20 7,5 10 20 7,5 10 20
1000 10 15 20 10 15 20 10 15 20 10 20 30 10 20 30
1200 15 20 30 15 20 30 15 20 30
1500 15 20 30 20 30 45 20 30 45
2000 20 30 45 25 30 45 25 30 45
2500 25 30 45 25 30 45
3000 30 45 60 30 45 60
4000 30 45 60
5000 30 45 60

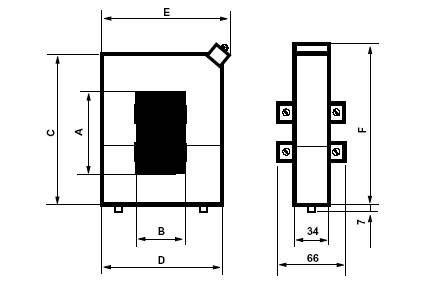

Размеры разборных трансформаторов тока

Модель А B C D E F
ТА30R 32 22 100 90 99 109
ТА60R 62 32 130 100 109 139
ТА80R 82 52 150 120 129 159
ТА100R 104 82 172 150 159 181
ТА125R 127 82 195 150 159 204
ТА160R 162 82 230 150 159 239
