Суммирующие трансформаторы тока SACI

трансформатор тока суммирующий




Суммирующий трансформатор тока суммирует токи, проходящие по каждому входу в первичной обмотке, а затем трансформирует его во вторичную обмотку - пропорционально токам протекающим в первичных обмотках.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Количество токовых входов 5 А, шт 2…5
Токи первичных обмоток, А 0…5
Класс точности 0,5
Мощность, ВА 10
Испытательное напряжение, В 3 000

Токи первичных обмоток /
Ток вторичной обмотки ампер
Класс точности 0,5 Тип
I1 / I2 Мощность, ВА
5+5 / 5 10 ТRS2
5+5+5 / 5 10 ТRS3
5+5+5+5 / 5 10 ТRS4
5+5+5+5+5 / 5 10 ТRS5


трансформатор тока суммирующий

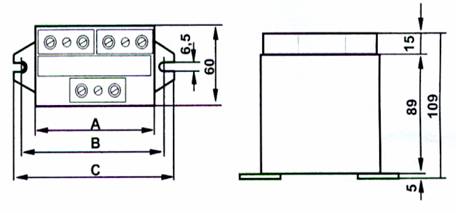

Тип\Габариты А В С
ТRS2 100 119 135
ТRS3 100 119 135
ТRS4 150 169 185
ТRS5 150 169 185

А- ширина корпуса трансформатора тока

В- ширина трансформатора тока до отверстия в крепеже

С- ширина трансформатора тока с крепежными лапами

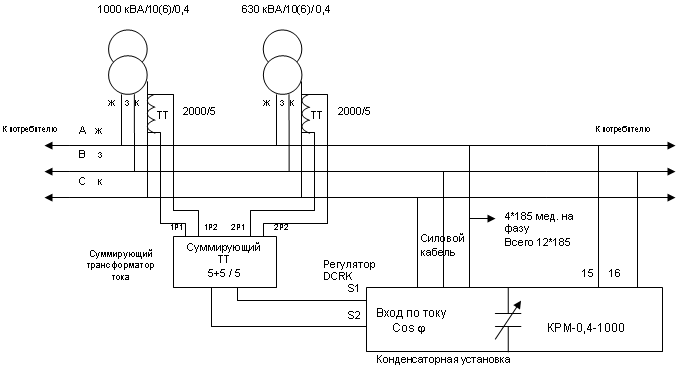

Пример использования суммирующего трансформатора тока для компенсации реактивной мощности, в системе электроснабжения состоящей из двух и более силовых трансформаторов работающих в параллель.

ТТ - трансформатор тока
