КТП ТО-80. Трансформаторная подстанция обогрева бетона.
КТПТО-80 (ТМТО) - комплектная трансформаторная подстанция, предназначенная для подогрева бетона в зимнее время, с регулированием температуры подогрева бетона в ручном и автоматическом режимах, в блоке управления КТПТО. КТПТО кроме прогрева бетона, может использоваться для питания временного освещения и ручного трехфазного электроинструмента на напряжение 42 В (в условиях строительных площадок). Подстанция для подогрева бетона оснащается трехфазным трехобмоточным трансформатором ТМТО-80/0,38 с естественным охлаждением. В КТПТО имеются блокировки, обеспечивающие безопасность работ обслуживающего персонала при прогреве бетона.
Блокировки исключают возможность:
- Переключения ступеней регулирования напряжения силового трансформатора под напряжением;
- Открывания панели блока управления при включенном вводном автоматическом выключателе главной цепи.
В подстанции для прогрева бетона (КТПТО) предусмотрено питание стороннего потребителя на напряжение 380 В и ток 10 А, а также ручное (дистанционное и автоматическое) управление работой силового трансформатора. В дистанционном режиме управление осуществляется кнопочным постом, который выносится за пределы зоны электропрогрева бетона. Электротермообработка бетона (подогрев бетона) является способом отвержения его при низких температурах. В настоящее время разработан целый ряд методов электротермообработки бетона при изготовлении сборных железобетонных изделий на заводах, и монолитном строительстве.
Одним из наиболее экономичных (с точки зрения затрат энергии) способов электротермообработки бетона является способ электропрогрева или электродного прогрева, т.е. включение бетона в электрическую цепь как бы в качестве проводника. При этом электрическая энергия превращается в тепловую непосредственно в самом бетоне, что сводит к минимуму потери. В зависимости от мощности электрического тока можно нагреть бетон до температуры 100 градусов, причем за любой промежуток времени - от нескольких минут до нескольких часов. Таким образом, появились широкие возможности выбирать оптимальные режимы подогрева бетона и благодаря этому обеспечить высокую производительность технологических линий и монолитного строительства.
Технические характеристики подстанции подогрева бетона КТПТО+ТМТО-80.
Параметр | Значение |
---|---|
Номинальная мощность КТП ТО | 80 кВА |
Напряжение первичное | 380 В |
Напряжение вторичное (на электроды по обогреву бетона) | 55-95 В |
Ступени напряжения на стороне СН | 55-65-75-85-95 В |
Ток КТПТО на стороне СН | |
- при напряжении 55-65 В | 520 А |
- при напряжении 75-85-95 В | 471 А |
Номинальная мощность обмотки НН силового трансформатора КТПТО | 2,5 кВА |
Номинальное напряжение на стороне НН cилового трансформатора | 42 В |
Регулирование температуры подогрева бетона | |
- автоматическое | КТП ТО-86 |
- ручное | КТП ТО-02 |
Диапазон автоматического регулирования прогрева бетона | 0-100 o С |
Охлаждение подстанции подогрева бетона | масляное. |
Температура окружающего воздуха | - 40°С … +10°С |
Масса КТПТО | 685 кг |
![габаритный чертеж трансформатора подогрева бетона, прогрев бетона](/images/transformatory/ktpto/ktpto_2.jpg)

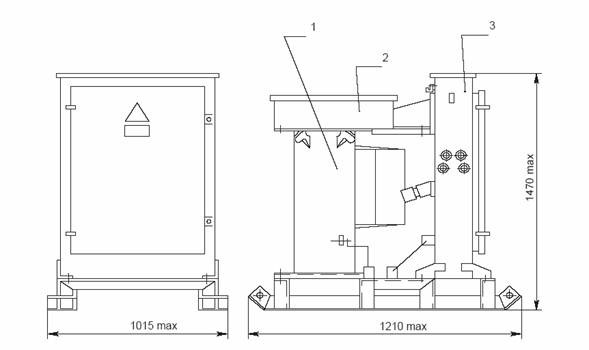

Габаритный чертеж подстанции для прогрева бетона КТПТО-80
1 - Трансформатор | 2 - Кожух | 3 - Шкаф управления |
![электрическая схема КТПТО, обогрев бетона](/images/transformatory/ktpto/ktpto_3.jpg)

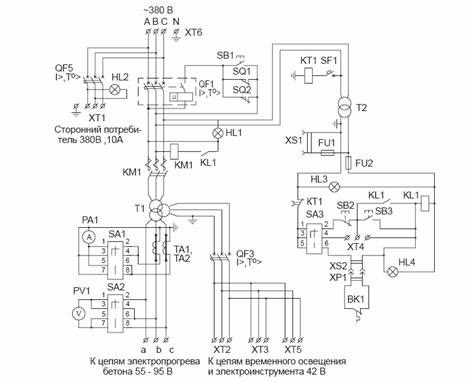

Электрическая принципиальная схема подстанции по подогреву бетона КТПТО-80
