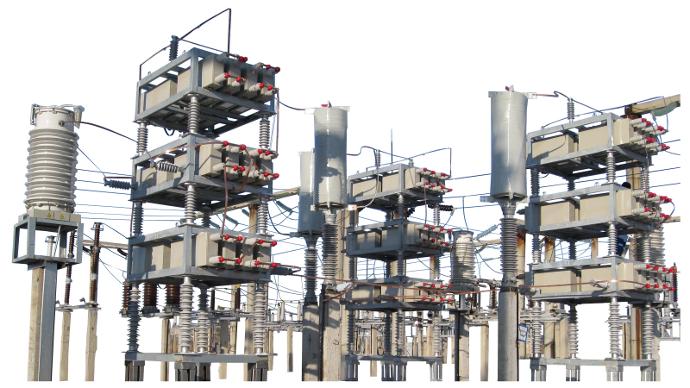

БСК 26 Мвар 110 кВ
![](/images/compensation/bsk26-110.jpg)
Un | F | THDu |
---|---|---|
110кВ | 50 Гц | ≤2% |
Параметр | Значение |
---|---|
Мощность | 26 Мвар* |
Напряжение | 110 кВ |
Частота | 50 Гц |
Номинальный ток | 272,9 А |
Емкость | 13,68 мкФ (одного конденсатора 27,37 мкФ) |
Разброс емкости | 0 / +5% |
Окружающая температура | -50°С ... +45°С** |
Относительная влажность | 90% |
Высота над уровнем моря | до 1000 м |
Защита | Встроенные предохранители (в конденсаторы) |
Категория климатического исполнения | У1 |
*Возможно изготовление БСК любой другой мощности
**При температуре ниже -50°С рекомендуется размещение БСК в утепленном здании
- несбалансированный ток (ТФЗМ-110)
- токоограничивающие реакторы
- релейная защита от КЗ и перегрузок РЗН-110
- однофазные самовосстанавливающиеся полипропиленовые конденсаторы с ресурсом более 175 тыс.час.
- полимерные изоляторы
- блочная быстросборная конструкция
- исполнение до -50°С
- сертификат ГОСТ Р № РОСС RU.АЯ46.В57688
- ГОСТ 12.2.007.5-75
- ГОСТ 12.2.007.0-75
![](/images/compensation/26110_1.jpg)

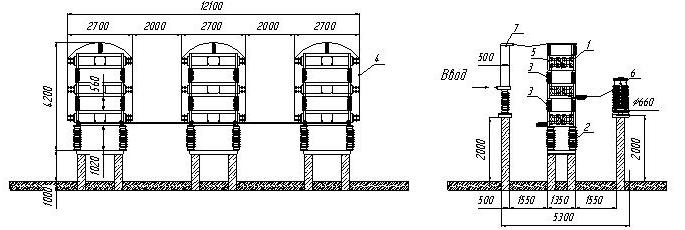

1. Высоковольтный конденсатор | 2. Опорный изолятор | 3. Опорный изолятор |
4. Медный проводник | 5. Суппорт конденсаторов | 6. Трансформатор тока |
7. Реактор токоограничивающий | 8. Сетчатое ограждение |
![](/images/compensation/26110_2.jpg)

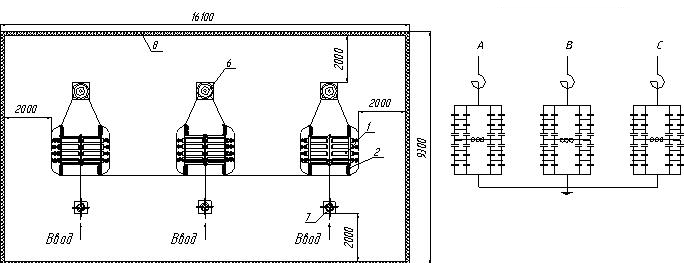

1. Высоковольтный конденсатор | 2. Изолятор | 3. Трансформатор тока |
4. Реактор | 5. Сетчатое ограждение |
Технические характеристики БСК 26 Мвар 110 кВ
Параметр | Значение |
---|---|
Защита | Встроенные предохранители (в конденсаторы) |
Несбалансированный ток (ТФЗМ-110) - 3 шт. | |
Токоограничивающие реакторы - 3 шт. | |
Количество стоек | 3 |
Вес | 17550 кг |
Габариты ДхШхВ | 12400х5600х5200 мм |
Габариты ДхШ | 16400х9600 мм |
Соединение | |
Последовательных групп | 6 |
Параллельных блоков | 4 |
Всего конденсаторов | 72 |
Режим работы нейтрали | глухозаземленная нейтраль |
Конструкция | модульная, соединение конденсаторов в звезду с глухозаземленной нейтралью, 4 параллельные группы конденсаторов для каждой фазы звезды, в каждой группе 6 конденсаторов, работающих последовательно |
Конденсаторы | однофазные 858 квар 11,55 кВ 50 Гц со встроенными предохранителями |
Защита батареи статических конденсаторов
Трансформаторы тока ТФЗМ подключены к средним точкам плеч звезды, отслеживают несбалансированные токи и служат для защиты конденсаторов.
Токоограничивающие реакторы ограничивают ток при включении БСК.
Конструкция батареи статических конденсаторов
БСК состоит из групп силовых конденсаторов, собранных в стальные несущие блоки, закрепленные на изоляторах.БСК поставляется в исполнении для внутренней установки У3 в промышленном здании.
Стальные конструкции
Сделаны из сваренных стальных профилей, защищенных от коррозии гальваническим цинкованием, цинка не менее 650 г/м².Конструкции собираются на месте и имеют в комплекте крепеж, наконечники и медные шины для соединения конденсаторов, а также гибкие медные переходы.
Силовые конденсаторы
858 квар х 11550 В с двумя фарфоровыми изоляторами и встроенными предохранителями - 72 шт.
Трансформаторы тока (по одному на фазу)
Подключены первичной обмоткой в разрыв двух параллельных групп, и в случае разбалланса выдают сигнал на устройства Р3А для отключения головного выключателя
Токоограничивающие реакторы (по одному на фазу)
Токоограничивающие реакторы ограничивают ток при включении БСК.
Соединения
Выполнены гибкой медной шиной для предотвращения повреждения изоляторов при температурном расширении/сжатии при воздействии электродинамических сил.
