Батареи статических конденсаторов (БСК)

Батареи статических конденсаторов (БСК) предназначены для повышения напряжения (на 3-4%) в сетях 6-220 кВ. Кроме этого БСК позволяют корректировать перетоки энергии и регулировать напряжение в энергосистеме за счет изменения реактивной мощности нагрузки.

БСК производятся на базе косинусных однофазных конденсаторов, путем их параллельно-последовательного соединения в звезду или треугольник в зависимости от режима работы нейтрали. Для ограничения тока при включении БСК оснащаются токоограничивающими реакторами (по одному на фазу). Защита БСК обеспечивается отключением головного выключателя. Сигнал на устройства РЗА для отключения головного выключателя в случае разбалланса поступает с трансформаторов тока ТФЗМ, которые подключаются в разрыв двух параллельных групп конденсаторов.

Другой метод защиты применяемый в БСК – с помощью трансформатора напряжения. Этот метод основан на том, что при выходе из строя оного из конденсаторов батареи, появляется напряжение на вторичной обмотке двух встречновключенных разрядных катушек. Такие катушки размещаются по две в каждой фазе.

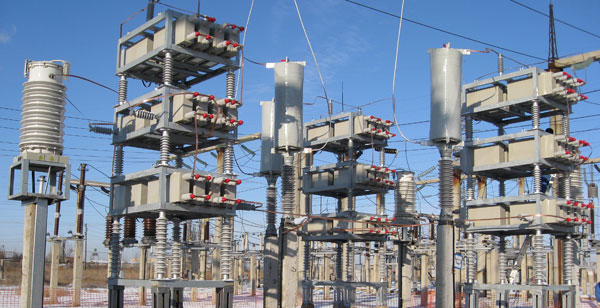

Конструктивно БСК представляет собой группы силовых высоковольтных конденсаторов, собранные в стальных несущих блоках («кассетах»). «Кассеты» закрепляются на полимерных изоляторах. Защита от коррозии стальных несущих конструкций БСК обеспечивается их горячим цинкованием. БСК предназначенные для районов с повышенной сейсмоактивностью, изготавливаются с усиленной конструкцией. Повышение прочности несущей конструкции БСК достигается путем установки дополнительных опорных изоляторов диагонально для поглощения горизонтальных колебаний. Трансформаторы тока и токоограничивающие реакторы, как правило, размещаются на отдельных стойках.

Соединения элементов БСК выполняются гибкой медной шиной для предотвращения повреждения изоляторов при температурном сжатии/расширении или под воздействием электродинамических нагрузок. БСК изготавливаются для установки на улице или в быстровозводимом здании. БСК на напряжение 6-10 кВ могут размещаться в утепленном блок контейнере.

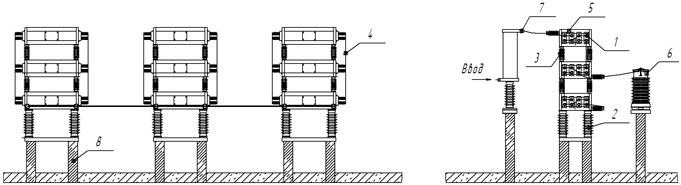

Общий вид БСК

1. Высоковольтный конденсатор	2. Опорный изолятор	3. Опорный изолятор
4. Медный проводник	5. Суппорт конденсаторов	6. Трансформатор тока
7. Реактор токоограничивающий	8. Железобетонные сваи
