Что такое кВАр?

Основной единицей измерения мощности применительно к электрооборудованию является кВт (киловатт). Но существует и другая единица мощности, о которой знают далеко не все – кВАр.

кВАр (киловар) – единица измерения реактивной мощности (вольт-ампер реактивный – вар, киловольт-ампер реактивный – кВАр). В соответствии с требованиями Международного стандарта единиц систем измерения СИ, единица измерения реактивной мощности записывается "вар" (и, соответственно, "квар"). Однако широкораспространенным является обозначение "кВАр". Такое обозначение обусловленно тем, что единицей измерения полной мощности по СИ является ВА. В зарубежной литературе общепринятым обозначением единицы измерения реактивной мощности является "kvar". Единица измерения реактивной мощности приравнивается к внесистемным единицам, допустимым к применению наравне с единицами СИ.

Приемники энергии переменного тока потребляют как активную, так и реактивную мощность. Соотношение мощностей цепи переменного тока можно представить в виде треугольника мощностей.

Треугольник мощностей

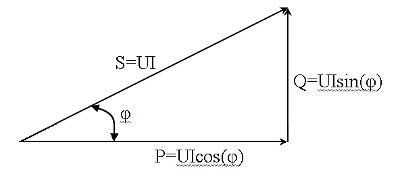

На треугольнике мощностей буквами P, Q и S обозначены активная, реактивная и полная мощности соответственно, φ – сдвиг фаз между током (I) и напряжением (U).

Значение реактивной мощности Q (кВАр) используется для определения полной мощности установки S (кВА), что на практике требуется, например, при расчете полной мощности трансформатора, питающего оборудование. Если более подробно рассмотреть треугольник мощностей, то очевидно, что компенсировав реактивную мощность, мы снизим и потребление полной мощности.

Потреблять реактивную мощность из снабжающей сети предприятиям крайне не выгодно, так как это требует увеличения сечений подводящих кабелей, повышения мощности генераторов и трансформаторов. Есть способы позволяющие получать (генерировать) её непосредственно у потребителя. Самым распространенным и эффективным способом является использование конденсаторных установок. Поскольку основной функцией, выполняемой конденсаторными установками является компенсация реактивной мощности, то и общепринятой единицей их мощности является кВАр, а не кВт как для всего остального электротехнического оборудования.

В зависимости от характера нагрузки на предприятиях могут применяться как не регулируемые конденсаторные установки, так и установки с автоматическим регулированием. В сетях с резко переменной нагрузкой используются установки с тиристорным управлением, которые позволяют подключать и отключать конденсаторы практически мгновенно.

Рабочим элементом любой конденсаторной установки является фазовый (косинусный) конденсатор. Основной характеристикой таких конденсаторов является мощность (кВАр), а не емкость(мкФ), как для остальных типов конденсаторов. Однако в основу функционирования как косинусных, так и обычных конденсаторов, заложены одни и те же физические принципы. Поэтому мощность косинусных конденсаторов, выраженную в кВАр, можно пересчитать в емкость, и наоборот, по таблицам соответствия или формулам пересчета. Мощность в кВАр прямо пропорциональна емкости конденсатора (мкФ), частоте (Гц) и квадрату напряжения (В) питающей сети. Стандартный ряд номиналов мощности конденсаторов для класса 0,4 кВ составляет от 1,5 до 50 кВАр, а для класса 6-10 кВ от 50 до 600 кВАр.

Важным показателем эффективности энергопотребления является экономический эквивалент реактивной мощности кэ (кВт/кВАр). Он определяется как снижение потерь активной мощности к уменьшению потребления реактивной мощности.

Значения экономического эквивалента реактивной мощности
Характеристика трансформаторов и системы электроснабженияПри максимальной нагрузке системы (кВт/кВАр)При минимальной нагрузке системы (кВт/кВАр)
Трансформаторы, питающиеся непосредственно от шин станций на генераторном напряжении0,020,02
Сетевые трансформаторы, питающиеся от электростанции на генераторном напряжении (например, трансформаторы промышленных предприятий, питающиеся от заводских или городских электростанций)0,070,04
Понижающие трансформаторы 110-35 кВ, питающиеся от районных сетей0,10,06
Понижающие трансформаторы 6-10 кВ, питающиеся от районных сетей0,150,1
Понижающие трансформаторы, питающиеся от районных сетей, реактивная нагрузка которых покрывается синхронными компенсаторами 0,050,03

Существуют и более «крупные» единицы измерения реактивной мощности, например мегавар (Мвар). 1 Мвар равен 1000 кВАр. В мегаварах как правило измеряется мощность специальных высоковольтных систем компенсации реактивной мощности – батарей статических конденсаторов (БСК).
