Реактивная мощность

Реактивная мощность представляет собой часть полной мощности, которая не производит работы, но необходима для создания электромагнитных полей в сердечниках магнитопроводов. Ее величина определяется конструктивными особенностями двигателей (оборудования), их режимами работы и характеризуется коэффициентом мощности – PF. В отечественной практике показателем реактивной мощности является значение cos (φ) и требования к нему находится в пределах 0,75 - 0,85 для нормального режима работы асинхронных двигателей, самого распространенного вида электрических машин в современной промышленности. Режимы работы электрических сетей предприятий могут значительно отличаться от этих значений. В таких случаях соотношение активных и реактивных мощностей могут измениться в худшую сторону, т.е. потребление реактивной мощности от поставщиков электроэнергии может увеличиться. Это приводит к дополнительным потерям в проводниках, вследствие увеличения тока, отклонения напряжения сети от номинального значения. В результате таких изменений параметров сети ухудшаются режимы работы как технологического (основного), так и энергетического (вспомогательного) оборудования – трансформаторов подстанций, кабелей (ускоренное старение изоляции).

Представим себе асинхронный электромотор, который работает на холостом ходу, едва не входя в синхронизм. В этом случае обмотка возбуждения имеет максимальную реактивную мощность, так как в короткозамкнутых витках ротора (беличьей клетке) практически не наводятся вихревые токи. С точки зрения источника питания эта конструкция представляет собой огромную индуктивную катушку с сотнями метров провода. На неё подается напряжение, которое не в состоянии создать электрический ток в таком количестве проводов, он, в свою очередь, и должен производить работу. В результате напряжение есть, а тока почти нет. Но этому двигателю и не нужно много энергии он работает вхолостую, преодолевая только сопротивление подшипников и вязкость воздуха. В данном случае нет синхронного воздействия на потребителя тока и напряжения.

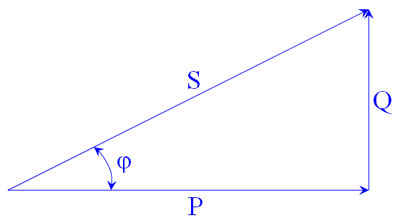

На рисунке 1 изображен треугольник мощностей. P – активная мощность, Q – реактивная мощность, S – полная мощность, φ – сдвиг фаз между током и напряжением. Из треугольника мощностей видно, что при компенсации реактивной мощности будет снижаться и полная мощность потребляемая из сети.

Рисунок 1.

Конденсаторная установка для компенсации реактивной мощности

Как осуществляется компенсация реактивной мощности. Параллельно индуктивной нагрузке устанавливается емкостная. Напряжение не в силах быстро протолкнуть электрический ток через сотни метров проводов в статоре мотора. Но ток не будет из-за этого отставать от напряжения, он будет в это время заполнять (заряжать) батарею конденсаторов, включенную параллельно с мотором. И источник энергии не почувствует препятствия для протекания тока. Ток и напряжение для источника энергии будут работать синфазно.

Поэтому для разгрузки электрических сетей промышленных предприятий необходима компенсация реактивной мощности, т. е. оборудование, потребляющее реактивную мощность, должно быть оснащено соответствующими установками. Подключение установок компенсации реактивной мощности (КРМ, УКРМ) должно осуществляться как можно ближе к оборудованию потребителей с целью уменьшения влияния реактивных токов на силовые линии связи (кабельные и воздушные).
