Батареи статических конденсаторов БСК 6-220 кВ
За последние годы во многих регионах России выросло потребление электроэнергии. Большая часть трансформаторов и подстанций работают с предельной загрузкой или пере- грузкой, что связано с превышением разрешенной мощности, установленной в технических условиях, а также недостаточной компенсацией реактивной мощности (РМ). До недавнего времени в связи с отсутствием нормативной базы предприятия не спешили компенсировать РМ и перестали участвовать в поддержании коэффициента мощности на шинах нагрузок. В итоге, это привело к возрастанию потоков РМ, увеличению потерь, снижению управляемости режимами работы распредсетей и ухудшению качества и надежности электроснабжения потребителей. Сейчас ситуация изменилась. Согласно приказу РАО ЕЭС № 893 от 11.12.2006 проблеме компенсации реактивной мощности в распредсетях и на стороне потребителей будет уделено особое внимание.
Батареи статических конденсаторов БСК 6–10–35–110–220 кВ – эффективное средство управления потоками реактивной мощности и нормализации уровней напряжения. Компания «Матик-электро» разрабатывает и производит БСК и конденсаторные установки на напряжения от 0,4 до 220 кВ. В ряду производимого оборудования как конденсаторные установки 0,4–0,66 кВ контакторные и тиристорные для предприятий-потребителей, так и регулируемые высоковольтные КРМ-6–10 кВ (регулирование по tg φ и по напряжению), а также БСК 110–220 кВ мощностью до 200 МВАр.
Регулирование напряжения с помощью БСК.
Величина напряжения в различных точках энергосистемы изменяется в зависимости от нагрузки и схемы сети. Этот параметр согласно ГОСТ 13109-87 должен находиться в пределах от 5 до 20% (табл. 1).

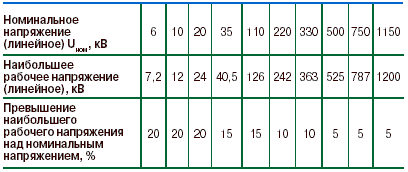

Таблица 1. Напряжение в энергосистеме
Кроме того, ограничение по наибольшему рабочему напряжению электрооборудования диктуется надежностью работы изоляции электрооборудования, т.к. постоянно повышенное напряжение вызывает ускоренное старение изоляции и выход ее из строя. У большинства потребителей электроэнергии допускаются длительные отклонения напряжения от номинального не более чем на ±5%. Превышение номинального напряжения приводит к сокращению срока службы оборудования, уменьшение снижает производительность и экономичность электроприемников, пропускную способность линий электропередачи, может нарушить устойчивость работы синхронных и асинхронных электродвигателей. Как видно из таблицы 1, с повышением номинального напряжения допустимые повышения напряжения уменьшаются с 20 до 5%. Это связано с ростом стоимости изоляции в установках более высоких напряжений, минимизацией затрат на изоляцию и выполнением оборудования практически на номинальное напряжение. Допустимые снижения напряжения в энергосистеме также лимитированы и составляют от 10 до 15%. Как мы видим, в электросетях возможны колебания напряжения от –15 до +20%. Поэтому при изменении параметров схемы, величины нагрузки, и режима работы электрической сети необходимо регулировать уровень напряжения посредством технических мероприятий. Как известно напряжение у потребителя определяется формулой:
U = Uцп – (PнRэ + QнXэ) / Uцп
где, Uцп – напряжение центра питания; Pн и Qн – активная и реактивная мощность нагрузки потребителя; Rэ и Xэ – эквивалентное активное и индуктивное сопротивление между центром питания и потребителем. Из приведенной формулы видно, что можно влиять на напряжение у потребителя, изменяя реактивную мощность Qн, например, регулируя её с помощью батареи статических конденсаторов.
Снижение потерь при передаче электроэнергии с помощью БСК.
Доля технологических потерь электроэнергии в распределительных электрических сетях напряжением 6–10 кВ в среднем составляет 8–12% от величины электроэнергии, отпущенной в сеть данного напряжения. Величина потерь электроэнергии определяется параметрами электрической схемы, конструкцией сетей и режимом нагрузки. Как показали расчеты для реальных сетей 10 кВ, потери электроэнергии существенно зависят от величины реактивной мощности, передаваемой потребителям по элементам сети. Например, при изменении коэффициента мощности (tgφ) от 0,5 до 0,8 потери электроэнергии увеличиваются примерно на 20%. Анализ показаний счетчиков активной и реактивной электроэнергии показал, что значения коэффициентов мощности на шинах 10 кВ источников питания и на подстанциях 35–110/10 кВ изменяются в процессе эксплуатации и достигают значений 0,77–0,85. То есть, потери электроэнергии при передаче реактивной мощности становятся существенными. Эффективным способом снижения потерь электрической энергии в сетях 10 кВ является установка батарей статических конденсаторов. Выбор мощности и мест установки компенсирующих устройств проводится по условию минимума приведенных затрат с учетом стоимости компенсирующих устройств и ожидаемой экономии от снижения потерь электрической энергии.
Номенклатура БСК и КРМ Мощность

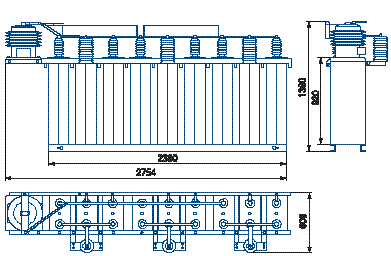

Батарея статических конденсаторов 5 МВАр 10 кВ
Батареи статических конденсаторов (БСК).
Батареи статических конденсаторов на напряжения 6, 10, 35, 110 и 220 кВ мощностью от 5 до 200 МВАр производятся на базе косинусных однофазных конденсаторов, путем параллельно – последовательного соединения их в звезду или треугольник в зависимости от режима работы нейтрали. Внедрение батарей статических конденсаторов позволяет увеличить напряжение на шинах подстанций на 3–4%, снизить потери в сетях 6–110 кВ, скорректировать перетоки энергии и урегулировать напряжение в энергосистеме. Кроме того, при превалировании тяговой нагрузки, вследствие ее неравномерности и обусловленной тем самым неравномерной загрузки линий, возникает необходимость регулировать показатели качества передаваемой электроэнергии применением компенсирующих устройств (БСК или реакторов, в зависимости от режима).
Батарея статических конденсаторов 13 МВАр 35 кВ

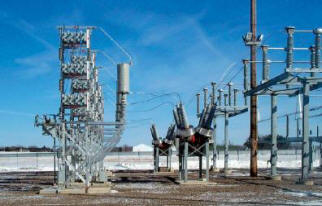

Батарея статических конденсаторов 52 МВАр 110 кВ
Конструкция.

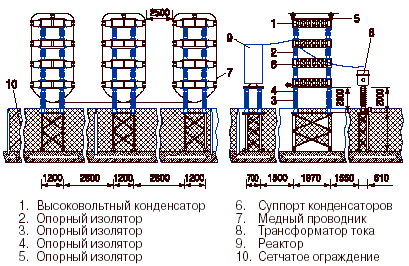

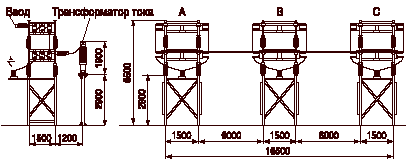

БСК состоит из групп силовых конденсаторов, собранных в стальные несущие блоки, закрепленные на полимерных изоляторах. БСК выполняется на трех стойках с размещенными на них конденсаторами, токоограничивающими реакторами и трансформаторами тока. Между стойками БСК предусмотрены 6-метровые проезды для автокрана, предназначенные для монтажа блоков конденсаторов. БСК поставляется в исполнении У1 для температур от –55 до +45 ОС. Для более низких температур БСК монтируется в утепленном быстро- возводимом здании. Стальные конструкции выполняются из сварных профилей, защищенных от коррозии гальваническим цинкованием (цинковое покрытие – не менее 650 г/м2). Конструкции собраны в блоки по 6–8 конденсаторов, монтируются на месте, и имеют в комплекте крепеж, наконечники и медные шины для соединения конденсаторов, а также гибкие медные переходы. В БСК применяются силовые конденсаторы 700 кВАр / 6–10 кВ, 560 кВАр / 11,7 кВ для напряжений 35 кВ, 542 кВАр / 7,94 кВ для напряжений 110–220 кВ с двумя фарфоровыми изоляторами и встроенными предохранителями. Трансформаторы тока ТФЗМ (по 1 на фазу) подключены первичной обмоткой в разрыв двух параллельных групп, и в случае разбаланса выдают сигнал на устройства РЗА для отключения головного выключателя. Токоограничивающие реакторы (по 1 на фазу) ограничивают ток при включении БСК. Соединения выполнены гибкой медной шиной, для предотвращения повреждения изоляторов при температурном расширении/сжатии либо при воздействии электродинамических сил.

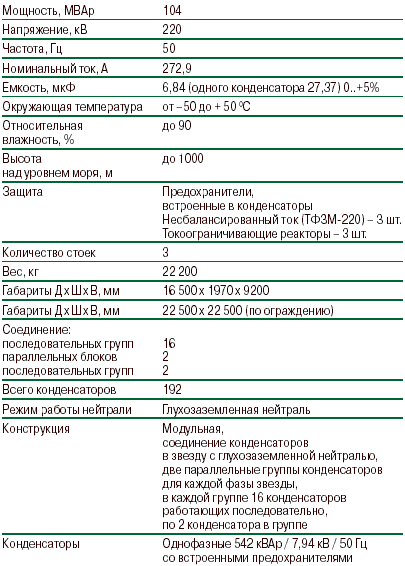

Технические характеристики БСК 104 МВАр 220 кВ
