Разъединители РВЗ

Компания Матик-Электро производит разъединители серии РВЗ-10(6)/400 (630, 1000).

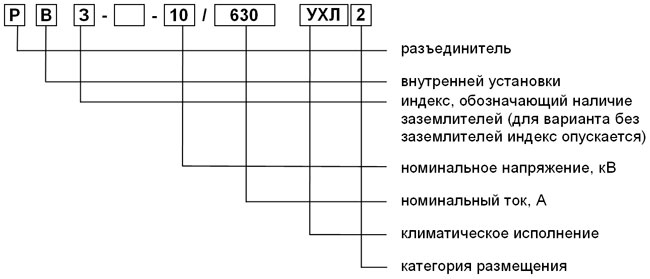

Расшифровка условного обозначения разъединителя

I — тип исполнения разъединителей РВЗ:

I — заземляющие ножи со стороны разъемных контактов;

II — заземляющие ножи со стороны шарнирных контактов;

III — заземляющие ножи с обеих сторон;

Разъединители предназначены для отключения и включения под напряжением участков электрической цепи высокого напряжения при отсутствии нагрузочного тока и изменения схемы соединения, обеспечения безопасного производства работ на отключенном участке; включения и отключения зарядных токов воздушных и кабельных линий, тока холостого хода трансформаторов и токов небольших нагрузок.

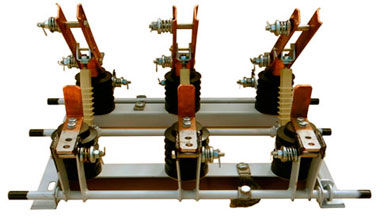

По конструкции разъединители серии РВЗ вертикально-рубящего типа и имеют трёхполюсное исполнение на общей раме. Разъединители состоят из цоколя (рамы), опорных изоляторов, контактной системы, тяговых изоляторов и заземлителей (при их наличии).

Разъединители РВЗ-10/630 IIизготовляются в исполнении УХЛ категории 2 для работы на высоте до 1000м. над уровнем моря; в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе, и имеется сравнительно свободный доступ наружного воздуха, например в палатках, кузовах, прицепах, металлических помещениях без теплоизоляции, а также в кожухе комплектного устройства или под навесом, чтобы избежать прямого воздействия и атмосферных осадков на изделия.

Управление контактными и заземляющими ножами разъединителей РВЗ производится отдельными приводами ПР-10.

В конечных положениях рукоятка привода ПР-10 удерживается фиксатором.

Кроме того, рукоятка привода ПР-10 может запираться с помощью навесного замка.


Параметры РВЗ-10(6)/400 УХЛ2 РВЗ-10(6)/630 УХЛ2 РВЗ-10(6)/1000 УХЛ2
Номинальное напряжение (соответствующее наибольшему рабочему напряжению), кВ 10 (12) 10 (12) 10 (12)
Номинальный ток, А 400 630 1000
Ток термической стойкости, кА 16 20 31,5
Ток электродинамической стойкости, кА 40 50 80

Время протекания тока термической стойкости:

- с главных ножей, с

- для заземлителей, с

3

1

3

1

3

1
Масса, кг 36 38 70

Габаритные размеры, мм:

- длина

- ширина

- высота

660

700

430

660

700

434

600

800

470

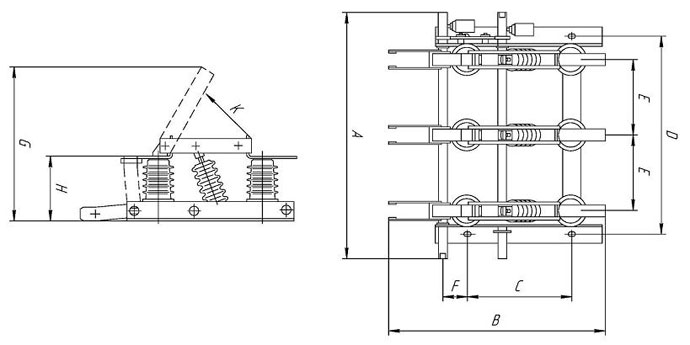

Параметры, габаритные и установочные размеры разъединителя

Обозначение типоисполнения Вариант, фир/ра Размеры Масса
E D A C H G B F K. не менее
РВ 10/1000 (ПчО) УЗ - 200 515 645 280 186 418 595 - 120 29
РБ 10/400 |ПЛ: УЗ 180 415 25
рв ю/630 тл) уз 182 415 27
РВЗ 10/1000 I (П.Л)УЗ I вариант -заземляющие ножи со стороны разъемных контактов 186 418 60 34
РВЗ 10/630 КП.Л) УЗ 182 415 60 26
РВЗ 10/4001 (П.П) УЗ 180 415
РВЗ 10/1000 II (П.Л)УЗ II вариант -заземляющие ножи со стороны шарнирных контактов 186 418 60 34
РВЗ 10/630 II (ПТ|) УЗ 182 415 60 26
РВЗ 10/400II (П,Л)УЗ 180 415 26
РВЗ 10/1000 III (П.П) УЗ III вариант с заземляющие ножи с двух сторон 186 418 735 60 39
РВЗ 10/630 III (П.П) УЗ 182 415 60 36
РВЗ 10/400 III (П.Л)УЗ 180 415 60 33

*Примечание: (П,Л) - рычаги присоединения с правой или левой стороны


Серия разъединителей Норма
Наименование параметра
Напряжение к В Номинальный ток, А Устойчивость при сквозных токах короткого замыкания, кА
номинальное наибольшее амплитуда предельного сквозного тока предельный ток термической устойчивости в течение
для главных ножей 4 с для заземляющих ножей 1с
РВ 10 11 400 40 16 -
10 11 630 50 20 -
10 11 1000 80 31,5 -
РВЗ 10 11 400 40 16 16
10 11 630 50 20 20
10 11 1000 80 31,5 31,5
