Фильтры гармоник

Проблема фильтрации гармоник в электрических сетях возникла не случайно. Применение все большего числа частотных приводов и устройств плавного пуска ухудшает показатели качества электроэнергии. А многопульсные схемы преобразования, применяемые повсеместно, способствуют возникновению спектров гармоник, выходящих за предельные значения ГОСТов, призванных установить ограничения на величины помех.

Эту проблему призваны решать устройства фильтрации, такие как: фильтро – компенсирующие установки (ФКУ), пассивные и активные фильтры гармоник (ПФГ и АФГ). ФКУ и ПФГ очень похожи по принципу подавления (фильтрации) гармоник – фильтр, частота расстройки которого лежит немного ниже определенного номера гармоники, и рассеивает в тепло энергию именно этой гармоники. Но фильтрокомпенсирующая установка, в отличии от ПФГ, помимо фильтрации гармоник решает еще и задачу компенсации реактивной мощности.

Принципиальная разница между ФКУ и АФГ состоит в том, что ФКУ настроены на подавление определенной гармоники или нескольких из них (для подавления нескольких гармоник применяются многоступенчатые ФКУ - по сути, несколько отдельных ФКУ объединенных единым блоком управления), а АФГ подавляет весь спектр гармоник. Принцип работы АФГ – анализ параметров сети, формирование и генерация противофазных сигналов, подавляющих паразитные гармоники. Мощность АФГ определяется среднеквадратическим значением мощностей гармоник всего влияющего спектра.

В настоящее время наша Компания предлагает оба типа фильтрующих установок: ФКУ и АФГ.

Фильтрокомпенсирующие установки (ФКУ)

Фильтрокомпенсирующие установки могут изготавливаться либо для монтажа внутри помещения (исполнение УХЛ4), либо поставляться в утепленном контейнере. ФКУ Матик-электро производятся на любую мощность, в зависимости от характеристик электрической сети потребителей и обеспечивают фильтрацию 3, 5, 7, 11, 13 … гармоник.

Конструктивно ФКУ представляет собой три фильтра (по одному на каждую фазу) и ячейку ввода и управления. Каждый фильтр в свою очередь состоит из последовательно включенных реактора и конденсаторной батареи. Характеристики реактора и конденсаторной батареи рассчитываются в соответствии с параметрами электрической сети предприятия.

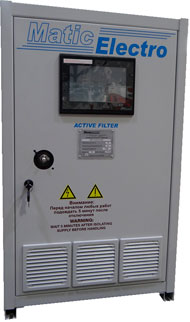

Активные фильтры гармоник (АФГ)

Основные параметры АФГ

  • Измерение гармоник сети и генерирование гармоник противофазных им
  • Полная компенсация до 50 гармоники включительно
  • Время срабатывания ‹ 10 мс
  • Панель управления с ЖК графическим дисплеем
  • Модуль преобразователя с ШИМ и с силовыми транзисторами, изготовленными по IGBT технологии
  • Компенсирование индуктивного коэффициента мощности
  • Ток компенсации до 300А на фазу и 900А в нейтрали
  • Возможность параллельного подключения до 10 фильтров
  • Автоматическое ограничение тока компенсации
  • Удобный выбор параметров
  • Уменьшенные потери на нагрев
