Трансформаторы тока (Китай)

Трансформаторы тока с разъёмным сердечником в пластиковом корпусе

Разборные трансформаторы тока (аналог Т-0.66, ТВЛМ, ТКЛМ, ТШ), на напряжения 0,4…0,69 кВ и ток от 20 до 5000 А для быстрого монтажа на существующих шинопроводах и кабелях предназначены для облегчения установки их на шину (от 20х30 мм до 160х80 мм) и кабель (диаметр от 20 мм до 80 мм). Их конструкция позволяет вести монтаж без отсоединения шин и без отключения напряжения. Эти трансформаторы тока имеют разъемную обмотку, которая позволяет защелкивать Т/Т на шине и кабеле без трудоемкой разборки шинопровода и отключения кабеля.

Технические характеристики:

  • Номинальное напряжение 0,4……0,72 кВ
  • Номинальный ток первичной обмотки In 10 … 5 000 А
  • Частота 50…60 Гц
  • Испытательное напряжение 3 кВ, 1 мин 50 Гц
  • Допустимая продолжительная перегрузка по току 1,2 In
  • Ток к/з первичной обмотки 60 In
  • Исполнение наружное /внутреннее
Наименование Номинал
DP-23 окно 30х20 100/5
150/5
200/5
300/5
DP-58 окно 80х50 600/5
800/5
1000/5
DP-812 окно 120х80 1000/5
1500/5
DP-816 окно 160х80 2500/5
3000/5
4000/5
5000/5

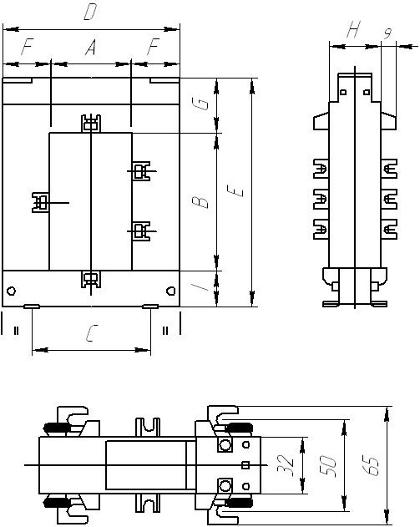

Габариты


Модель A B C D E F G H I Вес, кг
DP-23 20 30 51 89 111 34 47 40 32 0,75
DP-58 50 80 78 114 145 32 32 32 33 0,90
DP-812 80 120 108 144 185 32 32 32 33 1,25
DP-816 80 160 120 184 245 52 32 52 38 4,3
